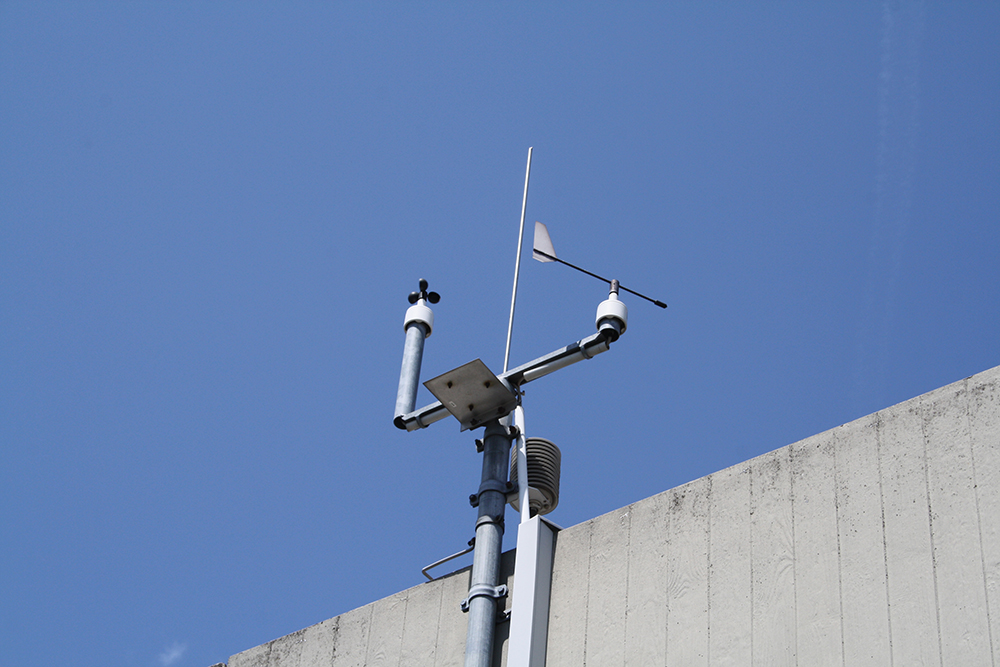

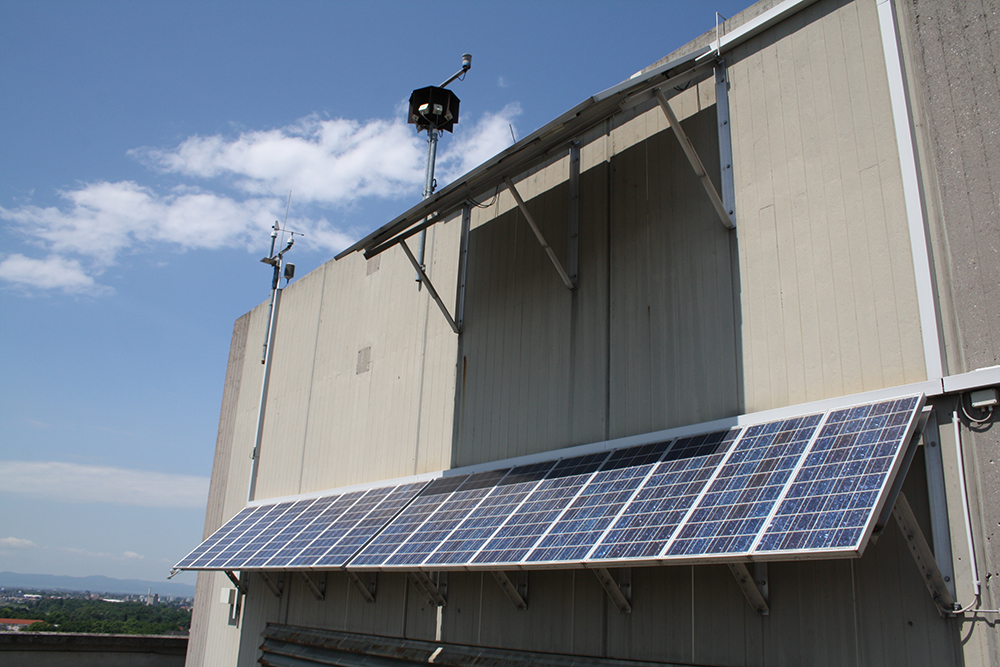

Die Anlage besteht aus zwei Solarmodulen und einer Wetterstation. Die Module sind in 45° Neigung an einer Außenwand montiert. Die Wetterstation ist an einem Messmast installiert. Die Gesamtnennleistung der Solarmodule beträgt 1.206 Wp bei einer Gesamtfläche von 10,49 m². Beide Solarmodule besitzen Temperatursensoren zur Messung der Modultemperatur.
| |
Solarmodul 1 (unten) |
Solarmodul 2 (oben) |
| Typ: |
KYOCERA LA361K54S |
ISOFOTON I-110 |
| Nennleistung: |
51,4 Wp |
110 Wp |
| Nennspannung: |
16,9 V |
17,4 V |
| Nennstrom: |
3,2 A |
6,32 A |
| Größe (LxB): |
988 x 488 mm² |
1310 x 651 mm² |
| Anzahl: |
16 (4 Gruppen mit je 4 Stück in Reihe) |
4 Stück in Reihe |
Somit existieren insgesamt 16 Messstellen. Die Messwerte gelangen über eine Auswerteelektronik zu einem auf einem Raspberry Pi basierenden Webserver
